一、电气连接机制
接触对设计
插针（公端）与插孔（母端）：插针通常为圆柱形或刀片形，插孔采用弹性簧片结构（如双曲面弹簧或绞线式弹簧），通过弹性变形产生持续接触压力（50~100g）。
接触面镀金/银（0.5~3μm），降低接触电阻（≤10mΩ），确保信号传输稳定。
多芯并行传输：高密度排列时采用交叉接地屏蔽（如D-sub插头），每根信号针周围配接地针，抑制串扰。
电流与信号传输
大电流端子（如电源接口）采用粗插针+厚镀层（如镀银3μm），载流能力可达44A。
高频信号端子（如射频接口）需阻抗匹配（如50Ω或75Ω），通过同轴结构（如SMA型）减少信号反射。
二、机械锁定原理
防松脱结构
螺纹锁紧：金属外壳通过螺纹啮合（如MIL-DTL-38999），需按标准扭矩拧紧（0.6~1.2N·m）。
卡口式锁紧：插头旋转30°~90°后由弹簧卡扣锁定，抗振动性能强（可承受2000Hz振动）。
推拉自锁：内置钢珠或弹性环，插合时自动锁紧（如LEMO系列），单手即可操作。
密封防护
多层密封：硅胶/氟橡胶密封圈（邵氏硬度50~80）压缩后形成气密屏障，防护等级达IP68。
压力平衡阀：部分军用插头内置透气膜，防止温差导致内部凝露。
三、环境适应性设计
抗振动与冲击
插针与插孔采用浮动设计（如弹簧加载），允许±0.5mm位移，避免微动磨损。
外壳材料选用镁铝合金（密度1.8g/cm³），兼顾强度与减震。
耐极端温度
绝缘材料选用PTFE或陶瓷（耐温-200℃~+260℃），触点镀金层在高温下不扩散。
低温环境使用特种润滑脂（如Krytox GPL-207），保持插拔顺滑。
四、安全保护功能
防误插设计
键槽定位：非对称键位（如MIL-DTL-26482的I型键）确保唯一插合方向。
针孔差异化：不同规格插头采用针径/数量差异（如37芯与9芯D-sub不可互插）。
电气隔离
高压插头（如400V）增加绝缘隔板，爬电距离≥8mm（符合IEC 60664标准）。
信号与电源端子分区布局，避免耦合干扰。
五、典型工作流程示例
以航空电子设备连接为例：
插合阶段：对准键槽插入插头→卡口旋转30°锁定→密封圈压缩完成防水。
传输阶段：电流通过镀银插针传输→信号通过屏蔽层抗干扰→外壳接地释放静电。
分离阶段：按压解锁环→反向旋转卡口→缓慢拔出避免拉弧。

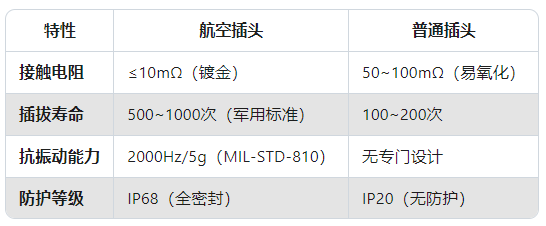

六、与普通插头的核心差异
